2010年07月27日

検証その1＿夏の家“方位”

この家で迎える初めての夏

設計という仕事は、検証と創造の繰り返しであるから
建築家にとって自邸というのは
毎日毎日が、自分の設計を採点する為の器でもある

云うまでもなく
住宅設計のプロセスにおいて、夏期の住空間の快適性を軸に
計画していくのが基本であり

土地選択も含めて
“夏の家”の姿をたえず想像しながらきたのだから
この夏はドキドキ体感なのである

このblog欄で、いくつかの項にわけて
記録していきたいと思う

今回は、“方位”を検証してみる

敷地はT形をしている

西には小高い山があり、もっとも厄介な西日対策に
それほど神経を使わなくてすむ

敷地南側に東西に長い空間確保が可能であり
セットバックさせて北に大きな開口を確保できる
北に6mの前面道路
東に（当時）2mほどの二項道路

自然に北面ファサードが頭に浮かぶ

東西に長く、北側に道路
もっともエネルギー効率の良い敷地形状だと云える

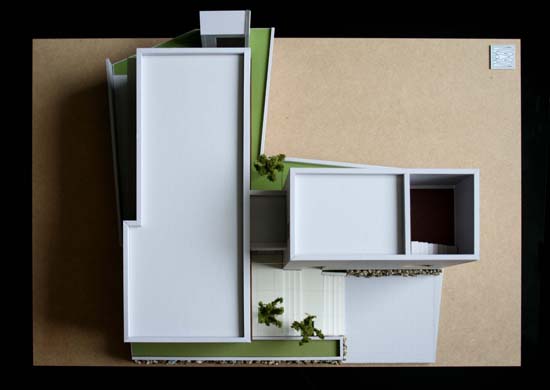

↓模型写真：屋根伏

案の定、南側に配置させた住居ゾーンはとても涼しい

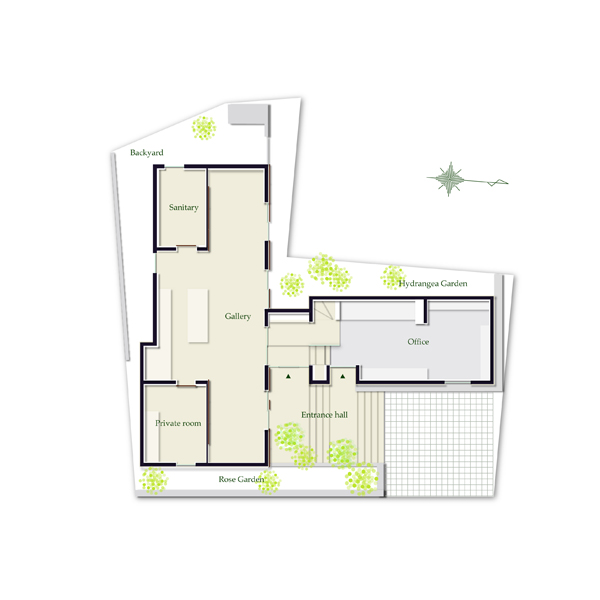

（平面図左側の縦方向の棟）
セットバックした配置も功を奏し
夏の高い陽光は、開口部上部の壁でカットされる

南北の開口部から、家中を風が走る

↓模型写真：北側ファサード／奥が住居ブロック

問題は、事務所ブロック

東西面に壁を持つ、このゾーンが夏場にどういう結果を生むかだ・・・

西側が山とはいえ、西壁は完全に塞いだ
（一部、小窓はトイレ換気窓）

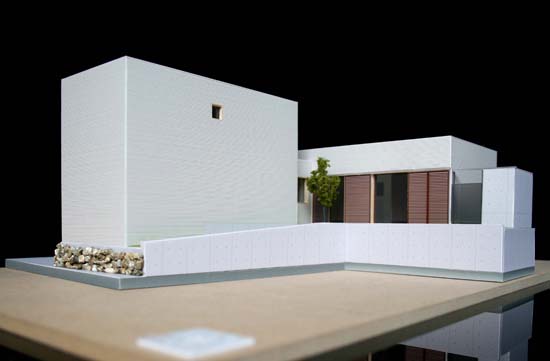

↓模型写真：西側ファサード

また、外壁に仕上げたタイル色も
夏の光をなるべく吸収しないよう、薄い白木色としたのだが

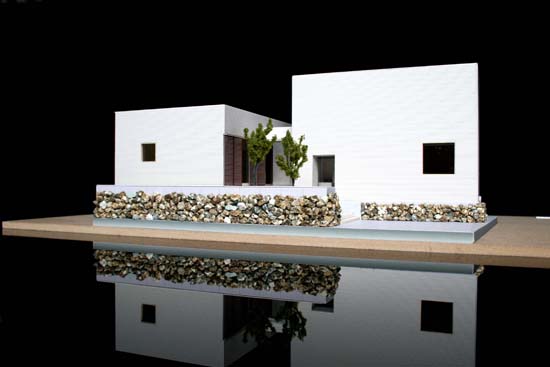

↓模型写真：東側ファサード

東面に施した、大きな開口部から午前中の光がまともに差し込む

ブラインドやカーテンなどは付けたくなかった為
ガラスは、合わせペアのlow-eガラスという
熱反射機能を持った高機能ガラスを導入したのだが
アルミサッシが熱を吸収し、部屋内に放熱するため
サッシを覆う為のサンシェードを現在は取り付けている

東の開口部は、冬は蓄熱の為の優れた武器になる
そして、明るい住居や照明効率において
無くてはならないものだ

しかし
朝のサッシがこれほど熱くなるとは思わなかった
ビル用のかなり断面容量があるタイプだからか・・・

ディテールもほとんどサッシ見付を見せないよう
タイルで巻き込んだのだけれども・・・

そう、
想定外だったのは、東面のアルミサッシの熱吸収

ガラス機能をどれだけ高めても
サッシの断熱性を見過ごしてはダメなのだ

ちなみに、サンシェードを取り付けた場合とで
3〜4℃室内温度に変化が生まれた

幸い、開口位置のズレにより

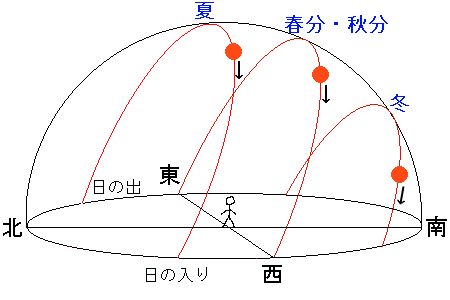

11時にも近くなると、太陽は高い位置にあがり屋根面を照らすため
ウチのようなレイアウトの場合
夏期は朝の3時間程度の熱エネルギーにどう対処するか、という事になる

建築計画の教科書に載っている、その通りの内容ではあるが
やはり、実際体感してみると
認識の重さは変わってくる

木造一般住宅に、よく使われるブロンズ色のアルミサッシ
単板ガラスのみの窓＿は
どれだけ熱を取り入れることになるのだろう・・・

結論から云えば、東面外壁に

夏場開口部を覆える、可動式の（もしくは脱着式の）外部日除けを
最初からデザインに組み込んでおけばよかった・・・と思う

既製品を取り付けるってのは
やはりちょっと面白くない

よくよく考えれば、
日本の”すだれ”や”よしず”はとても効率の良い日除け製品なんだなぁ〜

”すだれ”や”よしず”が似合う純和風建築にデザインをシフトする・・・無理か

〈次回は空調（電気代）の検証をしてみます〜〉
